刮泥機減速機組裝和拆卸其實道理不言而喻，我們通過圖文的方式為您解讀一下。
刮泥機減速機主要用于水處理設備排泥機械配套產品。減速機有手動提升、手電兩用提升的等形式，可根據用戶要求增加安全剪切銷及彈簧式過扭矩自動保護裝置（JGZ4500），確保整套設備安全運轉。

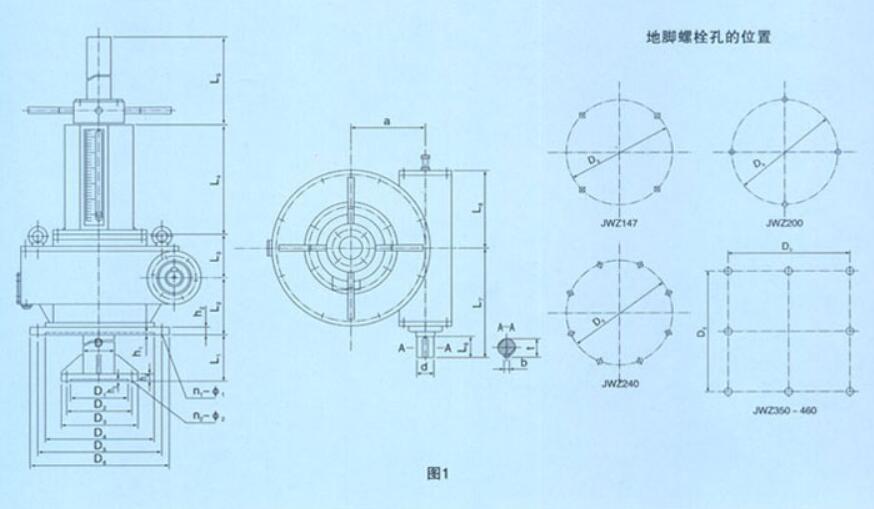

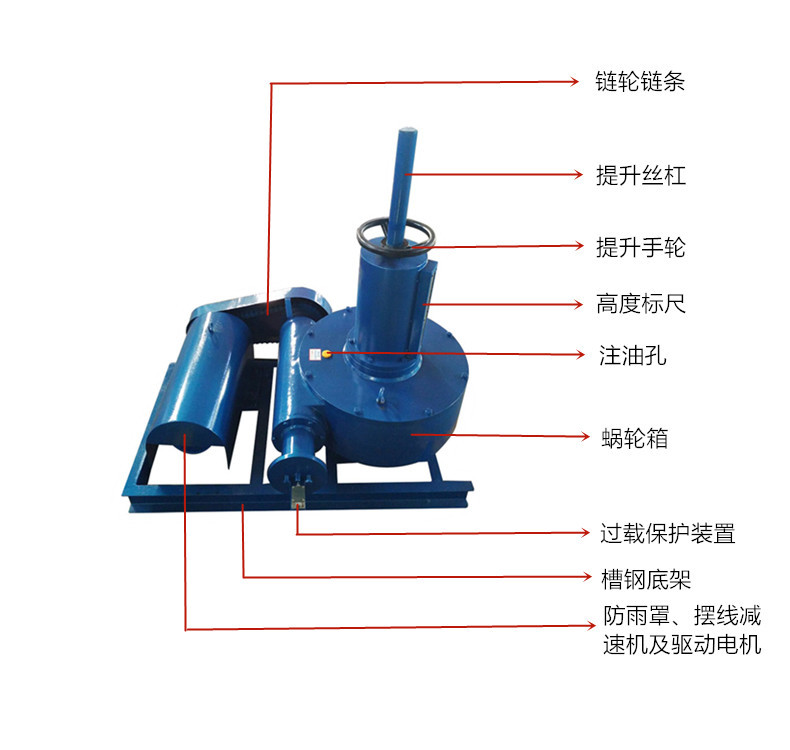

刮泥機減速機結構：
1、行星級齒輪傳動部分
行星級齒輪傳動主要由太陽輪、行星輪、內齒圈等組成。工作時太陽輪浮動，以便使其輪齒同時和三個行星輪均勻接觸，達到均載目的；行星輪安裝在行星架上，在繞自身軸線傳動的同時，也隨行星架繞太陽輪公轉。內齒圈固定在殼體上。 太陽輪，行星輪均為滲碳淬火后磨齒齒輪，內齒圈為調質齒輪。
2、錐齒輪傳動部分
減速機輸入級為一對錐齒輪。大小齒輪均采用滲碳淬火鋼進行制造，并采用硬齒面加工方法加工而成，強度很高。小錐齒輪和大錐齒輪均通過軸承座裝入下殼體中，兩軸承座法蘭下設有調整墊，用于調整齒輪副接觸區的位置和齒側間隙。
3、平面滑動推力軸承
為承受磨機工作中的動靜載荷，減速機上部設置了平面滑動推力軸承，靠高壓油在推力盤和推力瓦之間行成一層動壓潤滑油膜進行工作。
4、鼓形內齒套
在兩級齒輪傳動之間設置了鼓形內齒套，其作用是連接兩級齒輪之間的傳動。內齒套隨行星級中的太陽輪一起浮動。
